MessageSujet: Re: Panzerjäger 4,7 cm(t) Auf. Panzer I B - Scratch - Base ESCI   Dim 25 Mar - 21:06

Merci les gars...

Je le peindrai quoi qu'il arrive, mais il me restera une tonne de photos du montage...

Allez la suite pour le petit Panzerjäger I...

Avant d'attaquer le montage du canon, il a fallu préparer son support à l'intérieur du char.

D'abord peindre l'intérieur les partie supérieures de la caisse, en Braün.







Ca c'est fait !!! Il restera à peindre le casque et les jumelles et ajouter un peu de ce sable qui s'insinuait partout....

J'ai ensuite confectionné, en scratch, le support de la pièce à l'intérieur du blindé.

Seul le support en résine de la maquette d'origine a été utlisé.
J'y ai également ajouté un petit pistolet mitrailleur MP40 et un masque à gaz provenant tous deux d'une grappe généreusement offerte par un autre donateur du fofo... notre bon 10P.







Pour tout vous dire, j'hésite à garder cette pièce dans cette configuration....

Je m'explique.... Il a eu deux types de casemates pour le panzerjäger I :
- A 5 pans, pour les modèles dit "tôtifs"....
- A 7 pans pour les modèles plus tardifs, ce qui accroissait la protection de l'équipage.

Voici une photo d'une casemate à 5 pans, lors de Barbarossa en Juin 1941 :


Source : Nuts and Bolts N° 7 - Panzerjäger I

Mon hésitation provient de deux facteurs :
- La tourelles a 5 pans permettrait de mieux voir le détaillage intérieur du blindé
- Cette casemate a été assez peu répandue, et les décos que j'ai en décals correspondent un un engin avec casemate à 7 pans...

L'engin que je veux réaliser prendra place en Afrique en 1942, il ne devait donc plus trop y avoir voir de modèles tôtifs..... Et y en avait il en Afrique du Nord ????
Je suis preneur de toute information à ce sujet.......

Alors j'hésite..... Mais pour le moment, j'ai 7 pans... A voir pour la suite.

Une fois en place ca donne ca.
Prochaine étape pour cette pièce, la peinture.







Allez... Passons à la pièce de 47 mm ou plutôt 4.7 cm s'agissant d'un canon utilisé par les teutons !!!

Je ne pouvais clairement pas utiliser la pièce du kit Esci... Fausse et pour tout dire totalement dénuée de détails.... Je me suis mis la recherche d'un substitut, et par chance, la marque Attack produit un kit en résine du canon tchèque de 47 mm sur son affut de campagne...



Encore fallait il trouver le kit....
Et la.... Une fois de plus... Le papy de la maquette a fait le reste... Il a suffit qu'il ait vent de mon projet, pour me faire parvenir le kit en question... Merci Yves.
Tu m'as dit... Fais en quelque chose de beau, j'espère être à la hauteur de tes attentes...

Ce kit est très fin et extraordinairement détaillé. Cepandant, le moulage n'est pas top, et le tube du canon de mon kit était plus ainsi dire inutilisable, truffé de bulles de coulée et pas droit...

Donc... Première chose : Refaire le tube a adapter à l'affut :





Après ajouts des supports du bouclier, spécifiques au canon embarqué dans le Panzerjäger I :





Ensuite, il a fallu refaire le bouclier du canon en feuille d'alu :

Le bouclier du kit n'était pas utilisable, car destiné au modèle de campagne et non à l'adaptation pour notre petit chasseur de chars.
La pièce du kit ESCI n'était pas non plus utilisable car trop grossière et trop épaisse.

Pour ceux qui pourraient se poser la question, les pièces se trouvant à l'extérieur du bouclier de chaque coté sont des déflecteurs qui avaient pour but d'empêcher les éclats et munitions d'armes légères de pénétrer dans l'habitacle par ricochets.









Et le petit canon terminé, une fois tous les éléments assemblés :

J'y ai rajouté la protection latérale qui empêchait le chef de pièce et chargeur de se prendre dans la poire la poignée d'éjection lors du tir, et le cordon de mise à feu.
Il manque encore deux petits volants de commande de pointage, je le les mettrai qu'au dernier moment, compte tenu de la fragilité de ceux ci et du collage.











Voila...

Avec ce minuscule petit canon de 4.7 cm, je clos un important chapitre du montage de ma trilogie, puisque toute mon artillerie est prête à prendre place dans les engins. Avec les trains de roulement également terminés, je vais pouvoir finir les mises en peinture des intérieurs, et enfin, attaquer le montage des superstructure.

Allez une petite photo de famille :





Merci de vos commentaires et de votre patience.

A bientôt pour la suite.

Franck

_________________
Je crois mon cher Docteur, que l'homme du Néanderthal nous l'a mis dans l'os..... Deux intellectuels assis vont moins loin qu'une brute qui marche.

KIT CLUB BISONTIN... MAS QUE UN CLUB !!!
http://kitclubbisontin.free.fr/
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://72e-db.forumactif.com
10P
Général de Brigade
Général de Brigade
avatar

Messages : 2092
Date d'inscription : 09/06/2017
Age : 48
Localisation : Au chaud et les pieds dans l'eau à aubagne

MessageSujet: Re: Panzerjäger 4,7 cm(t) Auf. Panzer I B - Scratch - Base ESCI   Dim 25 Mar - 21:14

Commentaire!!!!
Que veux tu dire en regardant ton taf.
Je suis bouche bée et sur le cul..
Superbe

_________________
Didier.
http://www.cac-marseille.fr/?m=0
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Philou
Brigadier-Chef
Brigadier-Chef
avatar

Messages : 633
Date d'inscription : 20/06/2017
Age : 49
Localisation : Cholet

MessageSujet: Re: Panzerjäger 4,7 cm(t) Auf. Panzer I B - Scratch - Base ESCI   Dim 25 Mar - 22:36

vraiment très bien fait ce scratch sur ce canon 4.7cm Very Happy Very Happy Very Happy

_________________
Kenavo

Philou
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Yvon Debeaulieu
Adjudant
Adjudant
avatar

Messages : 1274
Date d'inscription : 24/06/2017
Age : 74
Localisation : France

MessageSujet: Re: Panzerjäger 4,7 cm(t) Auf. Panzer I B - Scratch - Base ESCI   Dim 25 Mar - 23:27

Bonsoir Wink

Chapeau bas pour le soin que tu apportes à ce que tu réalises BRAVO!!!!
Quel était ton métier dans une première vie??? bijoutier, horloger, orfèvre??? non créateur d'œuvres d'art!!!
Juste quelques photos du 3,7cm Skoda du musée de Saumur, les photos sont de moi. Ce n'est pas le même calibre, mais le mécanisme doit être semblable.







Cordialement
@+ Vivi
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Starlord
Brigadier-Chef
Brigadier-Chef
avatar

Messages : 660
Date d'inscription : 30/06/2017
Age : 34

MessageSujet: Re: Panzerjäger 4,7 cm(t) Auf. Panzer I B - Scratch - Base ESCI   Dim 25 Mar - 23:33

C'est superbe tout simplement.

_________________
"Mort au cons"

Cne Dronne, Nueve du RMT
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
Snafu35
Maréchal des Logis Chef
Maréchal des Logis Chef
avatar

Messages : 1066
Date d'inscription : 21/06/2017
Localisation : Dans ma tourelle!

MessageSujet: Re: Panzerjäger 4,7 cm(t) Auf. Panzer I B - Scratch - Base ESCI   Lun 26 Mar - 12:06

Salut, Franck


Shocked  drunken  cheers


... (muet, le garçon)...


A bientôt, Franck...

Cordialement,
Eric-Snafu35

_________________
"L'opacité du réservoir rendant les tricheries possibles, n'oubliez pas que Dieu vous regarde!"
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Panzer172
Brigadier-Chef
Brigadier-Chef
avatar

Messages : 758
Date d'inscription : 20/06/2017
Age : 33
Localisation : Toulon

MessageSujet: Re: Panzerjäger 4,7 cm(t) Auf. Panzer I B - Scratch - Base ESCI   Lun 26 Mar - 15:53

c'est plus de la maquette la.... c'est une montre suisse ton trucs  Shocked

_________________

http://panzer-172.blogspot.fr/
Cordialement Rudy
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://panzer-172.blogspot.fr/
orionv
Général de Brigade
Général de Brigade
avatar

Messages : 1010
Date d'inscription : 20/06/2017
Age : 49
Localisation : de retour dans l atelier ...Marseille

MessageSujet: Re: Panzerjäger 4,7 cm(t) Auf. Panzer I B - Scratch - Base ESCI   Lun 26 Mar - 16:08

Comme dit le Didier ....sans commentaires ...

_________________
Les sanglots longs des violons de l automne blessent mon coeur d' une langueur monotone....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
gex29
Brigadier
Brigadier
avatar

Messages : 354
Date d'inscription : 26/09/2017
Age : 54
Localisation : west coast bzh

MessageSujet: Re: Panzerjäger 4,7 cm(t) Auf. Panzer I B - Scratch - Base ESCI   Lun 26 Mar - 18:04

comme les copains !!!

_________________
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Titi81
Brigadier
Brigadier
avatar

Messages : 394
Date d'inscription : 22/06/2017
Age : 47
Localisation : Busque

MessageSujet: Re: Panzerjäger 4,7 cm(t) Auf. Panzer I B - Scratch - Base ESCI   Lun 26 Mar - 20:25

Que dire.....
Il va falloir inventer de nouveaux superlatifs

_________________
Thierry

Pourquoi faire simple quand on peut faire compliqué !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Spade-92
Général de Division
Général de Division
avatar

Messages : 1128
Date d'inscription : 08/06/2017
Age : 49
Localisation : Meudon sur Seine - 92

MessageSujet: Re: Panzerjäger 4,7 cm(t) Auf. Panzer I B - Scratch - Base ESCI   Dim 6 Mai - 20:51

Salut à tous et merci de vos coms les copains....

Allez on y retourne avec la casemate de ce petit panzerjager.

Vraiment infiniment peu de temps pour maquetter ces dernières semaines, et en plus j'ai vraiment galéré avec cette partie du montage. Mes mesures initiales étaient fausses... Et j'ai du reprendre toute la partie de la base de la casemate et du support du canon et tout refaire. J'ai aussi du reprendre le bouclier du canon pour qu'il s'ajuste parfaitement à l'intérieur de l'engin.... Donc la aussi... Dépose du bouclier et refaire les supports de celuici....  drunken  drunken  drunken

J'en ai bien ch...
Mais je m'en suis tiré et le gros oeuvre est terminé sur ce petit casseur de chars qui prend bien sa haute silhouette particulière.
Je vais pouvoir m'attaquer aux détaillage extérieur et finir la peinture intérieure.

Place aux photos :

La casemate de base de la maquette ESCI / ITALERI....
Beurk !!! Elle ne m'aura servi que de patron pour la base..... Elle est trop épaisse, partiellement fausse sur l'arrière et sur les pans avant droit et gauche, et est totalement dénuée de détails, tant intérieurs qu'extérieurs.

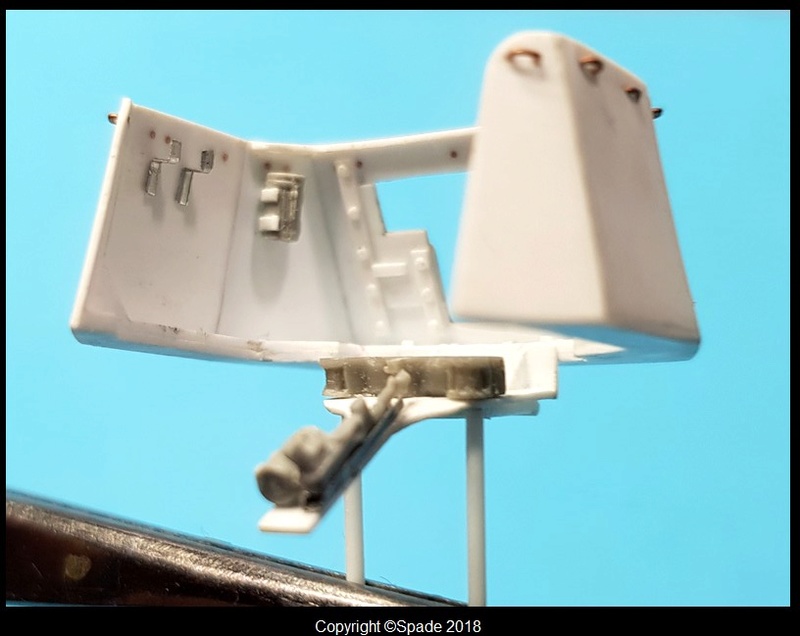

La préparation des différentes pièces de la casemate.
J'ai pré percé les trous des emplacement des "arceaux" qui entourent la casemate et qui servaient de fixation à une bache de protection pour l'équipage.






Et la casemate terminée...
En termes de détaillage, j'ai donc refait tout le boulonnage intérieur et extérieur, le support du canon, des crochets, les masques à gaz, un MP40 pour la protection rapprochée, et un rail latéral, sur lequel l'équipage a accroché des porte chargeurs de MP40, et j'ai ajouté une gourde négligemment oubliée par l'un des tankistes... il ne manque qu'une caisse de premier secours ainsi qu'une radio et son haut parleur, qui ont été confectionnés et qui prendront place après peinture.
Il manque peut être un tout petit mastiquage pour être parfait... Il faudra aussi que je rajoute quelques lignes de soudure à l'extérieur. J'utiliserai probablement des décals Archer pour cela. Sachant qu'ils sont très fragiles, les poserai après la finalisation de la peinture intérieure, et après la pose définitive de la casemate sur la caisse, ce qui m'évitera de les esquinter par trop de manipulations.....














Une fois en place sur le blindé. Rien n'est collé, tout est fixé à la bande tam ou simplement posé pour la photo...







Le canon en place simplement posé.... Et la silhouette bien particulière et dangereusement haute du premier d'une longue série de chasseurs de chars est la... Ce qui en soit constitue déja une première satisfaction et la fin d'un premier challenge pour moi... S'agissant finalement d'un sratch quasi intégral !!!









Pour finir, la (toute petite.....) radio et son (tout petit...) haut parleur, et sont (tout petit aussi....) casque, avec tout le cablage. Ainsi qu'une petite caisse contenant des éléments de premiers soins...





Allez à bientot pour la suite de ce chantier, qui avance pas bien vite... mais qui progresse quand meme.

Merci.
